ホール空調解析事例[夏期]
■解析概要
観客席数476席のホールを対象とする。
照明による発熱負荷の大きい舞台については、温度の上昇が予想される。
観客席天井および舞台天井に設置された吹出しにより、
観客席を設計温度である26.0℃に保つことが可能であるかを検討する。
モデルおよび条件の詳細は以下に記載する。
■解析モデル

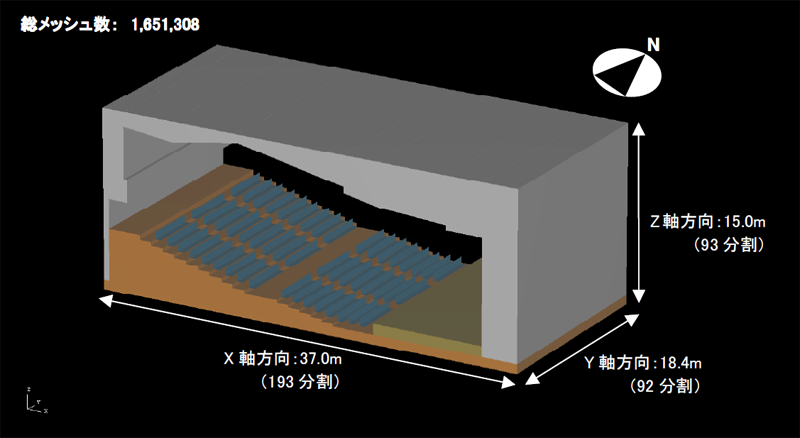

図１ 解析モデルパース図
■解析条件
| 温度条件 | 外気温度 | 34.0℃ | 夏期，12:00 |
|---|---|---|---|
| 設計温度 | 26.0℃ | ||
| 空調条件 | 吹出温度 | 18.21℃ | |
| 風量(観客席天井) | 21,600m3/h | ||
| 風量(舞台天井) | 5,250m3/h | ||
| 合計 | 26,850m3/h | ||
| 内部発熱負荷 | 人体(観客席) | 24,276W | 51W/人 × 476人 |
| 人体(舞台天井) | 4,140W | 69W/人 × 60人 | |
| 照明1 | 14,000W | ||
| 照明2 | 14,000W | ||
| 合計 | 28,000W | ||
| 熱貫流負荷 | 外壁(N) | 1.2W/m2・K | 実効温度差ΔT=4.0℃ |
| 外壁(S) | 1.2W/m2・K | 実効温度差ΔT=4.0℃ | |
| 外壁(E) | 1.2W/m2・K | 実効温度差ΔT=4.0℃ | |
| 外壁(W) | 1.2W/m2・K | 実効温度差ΔT=4.0℃ | |
| 床 | 1.2W/m2・K | 実効温度差ΔT=4.0℃ | |
| 天井(観客席) | 1.2W/m2・K | 実効温度差ΔT=4.0℃ | |
| 天井(舞台) | 1.2W/m2・K | 実効温度差ΔT=24.0℃ | |
| 音響反射板 | 3.3W/m2・K | 実効温度差ΔT=4.0℃ | |
| 日射発熱負荷 | ナシ |

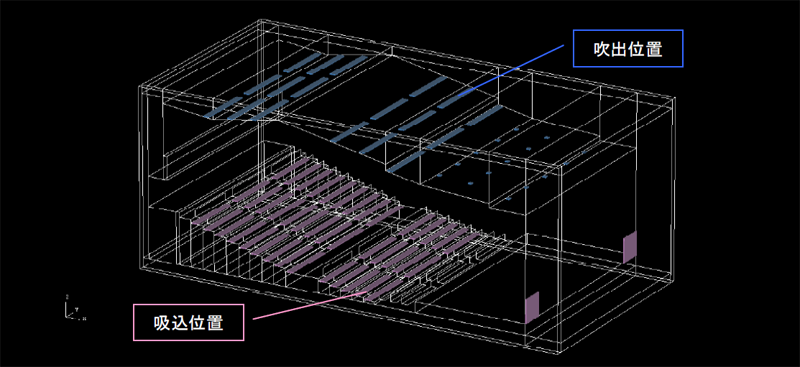

図２ 吹出・吸込位置
■解析結果
図３より、天井付近及び舞台床上付近に28.0℃以上の温度帯が見られるが、
吹出気流の攪拌作用によって観客席付近では概ね26.0℃程度に保たれていることがわかる。

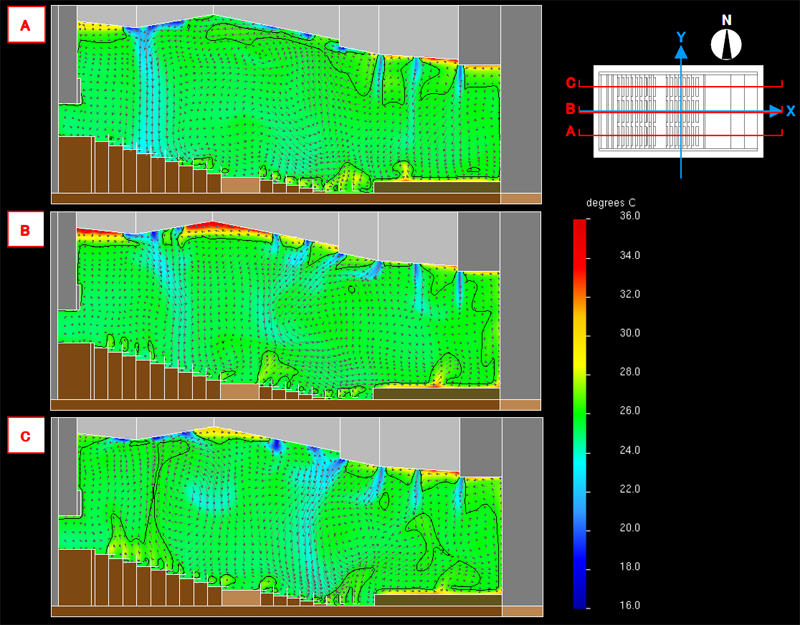

図３ 温度分布断面図(26.0℃ライン強調)
